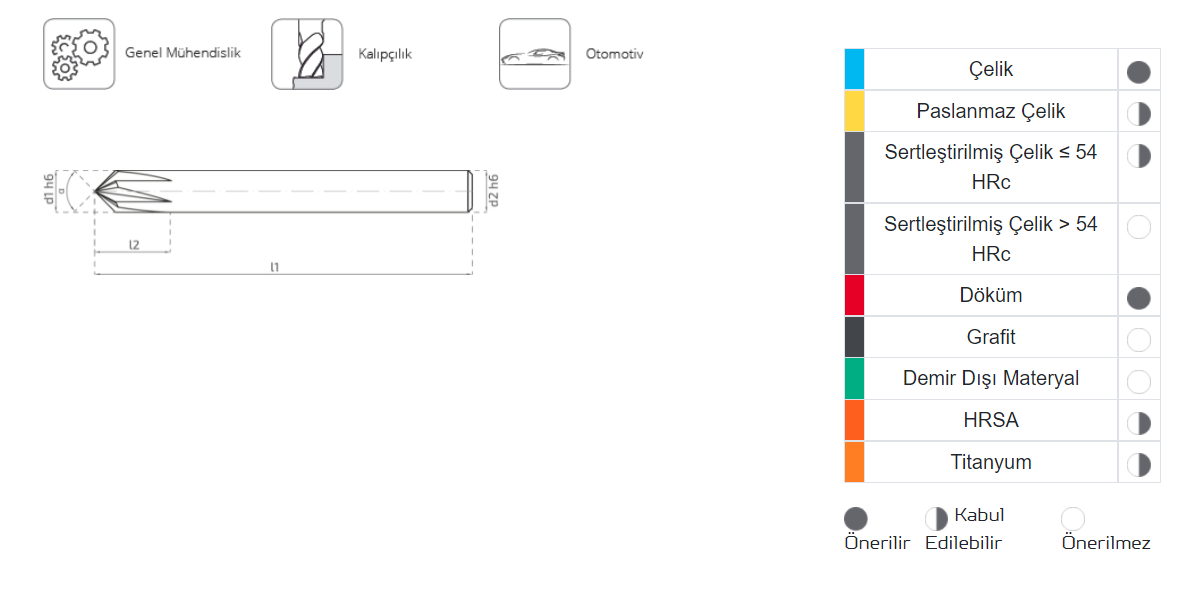

STOK | KOD | d1h6 | l2 | l1 | d2h6 | α (°) | Z |
---|---|---|---|---|---|---|---|
FXMCX40 | 4 | 9 | 51 | 6 | 90 | 4 | |
FXMCX50 | 5 | 12 | 58 | 6 | 90 | 4 | |
FXMCX60 | 6 | 15 | 58 | 6 | 90 | 4 | |
FXMCX80 | 8 | 15 | 64 | 8 | 90 | 5 | |
FXMCX100 | 10 | 21 | 73 | 10 | 90 | 6 | |
FXMCX120 | 12 | 25 | 82 | 12 | 90 | 6 |
Malzeme | Çeyrek Daire |
---|---|
Vc (m/dk) | |
Alaşımsız Çelik | 120-150 |
İmalat Çeliği | 120-150 |
lslah Çeliği | 110-140 |
Soğuk İş Takım Çeliği | 90-120 |
Sıcak İş Takım Çeliği | 80-110 |
AISI 304 - 416 - 420 | 60-90 |
AISI 316 - 440 | 40-70 |
17-4 PH 15-5 PH | 40-70 |
Krom Kobalt Alaşım | 35-65 |
Duplex F51 | 35-65 |
Super Duplex F55 | 30-40 |
HRSA Hastelloy | 40-70 |
HRSA lncoinel 625 | 40-70 |
HRSA lncoinel 718 | 40-70 |
HRSA Nimonic | 40-70 |
Titanyum | 50-80 |
Titanyum Alaşımları | 50-80 |
≤ 54 HRC | 70-100 |
>54 HRC | 50-80 |
Ø | Ø | ||
---|---|---|---|
4.5 | 0.005 | 3.5 | 0.03 |
7.5 | 0.005 | 4.5 | 0.035 |
10.5 | 0.005 | 5 | 0.038 |
13.5 | 0.005 | 5.5 | 0.041 |
16.5 | 0.005 | 6 | 0.044 |
19.5 | 0.005 | 8 | 0.05 |
22.5 | 0.005 | ||
25.5 | 0.005 | ||
28.5 | 0.005 |
